저는 SMD 0603 LED 공급업체로서 작지만 강력한 발광 부품의 밝기를 측정하는 방법에 대한 고객의 질문을 자주 접합니다. 이 블로그에서는 SMD 0603 LED의 밝기를 측정하기 위한 다양한 방법과 고려 사항을 자세히 살펴보겠습니다.
SMD 0603 LED 이해
측정 기술을 시작하기 전에 SMD 0603 LED가 무엇인지 간략하게 살펴보겠습니다. "0603"은 영국식 시스템에서 LED 칩의 물리적 치수를 나타내며 미터법으로 약 0.06인치 x 0.03인치 또는 1.6mm x 0.8mm입니다. 이 LED는 작은 크기, 낮은 전력 소비, 긴 수명으로 인해 LCD 화면의 백라이트, 전자 장치의 표시등, 장식 조명 등 다양한 응용 분야에 널리 사용됩니다.

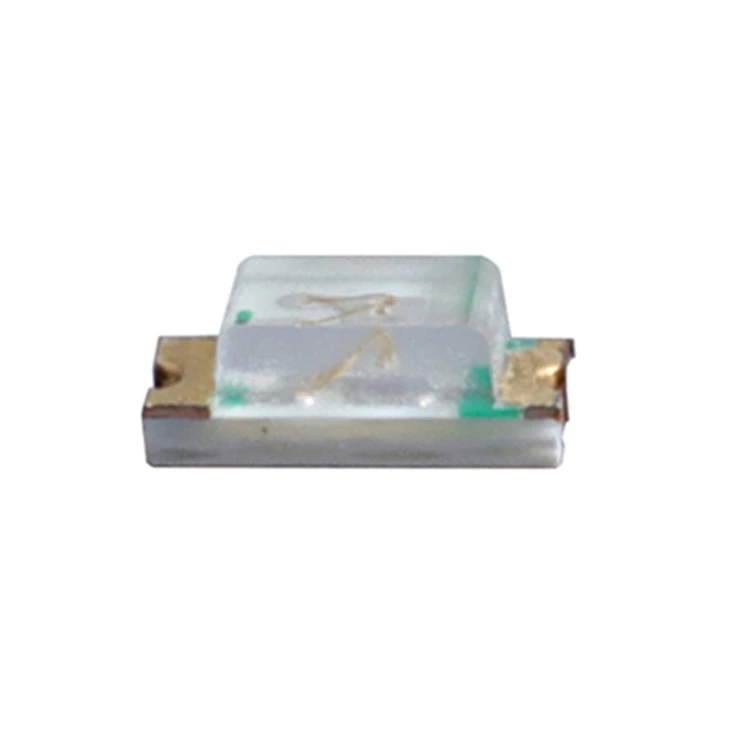

우리는 다음과 같은 다양한 SMD 0603 LED를 제공합니다.1608 SMD 칩 주도,따뜻한 흰색 1608 Led,빨간색 SMD 0603 LED,주황색 SMD 0603 LED, 그리고0603 Smd Led 칩 녹색. 각 유형에는 고유한 밝기 특성이 있으며 다양한 응용 분야의 요구 사항을 충족하려면 정확한 측정이 중요합니다.
LED 밝기 측정의 주요 개념
SMD 0603 LED의 밝기를 측정할 때 이해해야 할 몇 가지 주요 개념이 있습니다.
광속
루멘(lm) 단위로 측정되는 광속은 광원에서 모든 방향으로 방출되는 빛의 총량을 측정한 것입니다. 이는 LED의 밝기를 전체적으로 나타냅니다. SMD 0603 LED의 경우, 광속은 색상, 사용된 반도체 재료의 품질, 구동 전류에 따라 달라질 수 있습니다.
광도
칸델라(cd)로 측정되는 광도는 광원에서 특정 방향으로 방출되는 빛의 양입니다. SMD 0603 LED는 지향성 조명 애플리케이션에 자주 사용되므로 광도는 중요한 매개변수입니다. 예를 들어, 표시등 애플리케이션에서는 사용자가 빛을 볼 가능성이 있는 방향의 광도가 중요합니다.
조도
럭스(lx) 단위로 측정되는 조도는 표면에 떨어지는 빛의 양입니다. 이는 광원으로부터의 거리 및 광도와 관련이 있습니다. 실제 응용 분야에서는 SMD 0603 LED가 대상 표면에 제공하는 조도가 의도된 용도에 충분해야 합니다.
측정 방법
분광복사계 사용
분광복사계는 LED의 스펙트럼 출력 분포를 측정하기 위한 매우 정확한 장비입니다. SMD 0603 LED에서 방출되는 빛의 파장, 광속 및 광도에 대한 자세한 정보를 제공할 수 있습니다.
분광복사계를 사용하여 SMD 0603 LED의 밝기를 측정하려면 다음 단계를 따르세요.
- 샘플 준비: SMD 0603 LED를 적합한 테스트 보드에 장착하고 전원 공급 장치에 제대로 연결되어 있는지 확인하십시오. 구동 전류를 LED에 지정된 값으로 설정합니다.
- 분광복사계 교정: 분광복사계를 보정하려면 제조업체의 지침을 따르십시오. 여기에는 일반적으로 정확한 측정을 보장하기 위해 표준 광원을 사용하는 것이 포함됩니다.
- LED 배치: 분광복사계 검출기로부터 정확한 거리와 각도에 LED를 배치합니다. 거리와 각도는 기기에서 지정한 측정 조건과 일치해야 합니다.
- 측정을 해보세요: 분광복사계에서 측정을 시작합니다. 이 장비는 LED에서 방출되는 빛을 분석하고 스펙트럼 특성, 광속 및 광도에 대한 데이터를 제공합니다.
분광복사계를 사용하면 정확도가 높다는 장점이 있습니다. 이는 LED 성능에 대한 자세한 정보를 제공할 수 있으며 이는 연구 개발은 물론 품질 관리에도 유용합니다. 그러나 분광복사계는 상대적으로 가격이 비싸고 작동하려면 어느 정도 기술적 전문 지식이 필요합니다.
휘도 측정기 사용
휘도 측정기는 SMD 0603 LED의 밝기를 측정하기 위한 보다 휴대성이 뛰어나고 비용 효과적인 옵션입니다. 특정 방향으로 단위 면적당 방출되는 빛의 양인 광원의 휘도를 측정하며 평방 미터당 칸델라(cd/m²) 단위로 측정됩니다.
휘도계를 사용하여 SMD 0603 LED의 밝기를 측정하려면:
- LED에 전원을 공급하세요: LED에 적절한 전압과 전류를 공급합니다. LED가 안정적인 작동 상태에 도달했는지 확인하십시오.
- 휘도계 배치: 휘도계의 센서를 LED에 직접 향하게 합니다. 측정하는 동안 미터와 LED 사이의 거리와 각도를 일관되게 유지하십시오.
- 읽어보세요: 휘도계의 측정 버튼을 눌러 휘도 값을 구합니다. 이 값은 특정 방향에서 볼 때 LED의 겉보기 밝기를 나타낼 수 있습니다.
휘도계는 사용하기 쉽고 빠른 측정을 제공할 수 있습니다. 그러나 특히 스펙트럼 특성 측면에서 분광복사계만큼 자세한 정보를 제공하지 못할 수도 있습니다.
DIY 포토다이오드 회로 사용
예산이 부족하거나 기본적인 밝기 측정을 수행하려는 경우 DIY 포토다이오드 회로가 실행 가능한 옵션이 될 수 있습니다. 포토다이오드는 빛에 노출되면 전류를 생성하는 반도체 소자입니다.
포토다이오드 회로를 사용하여 SMD 0603 LED의 밝기를 측정하는 방법은 다음과 같습니다.
- 회로 구축: 포토다이오드를 저항기와 전압계에 연결합니다. 포토다이오드는 받는 빛의 강도에 비례하여 전류를 생성합니다. 저항은 이 전류를 전압계로 측정할 수 있는 전압으로 변환합니다.
- LED에 전원을 공급하세요: SMD 0603 LED를 전원 공급 장치에 연결하고 적절한 전류를 설정하십시오.
- 전압을 측정하세요: 포토다이오드를 LED 앞에 놓고 저항기의 전압을 측정합니다. 전압이 높을수록 LED는 더 밝아집니다.
이 방법은 간단하고 저렴하지만 정확도 측면에서 한계가 있습니다. 측정 결과는 주변광, 포토다이오드의 감도, 회로 교정의 영향을 받을 수 있습니다.
밝기 측정에 영향을 미치는 요인
SMD 0603 LED의 밝기를 측정할 때 측정 정확도에 영향을 미칠 수 있는 몇 가지 요소가 있습니다.
운전 전류
SMD 0603 LED의 밝기는 구동 전류와 직접적인 관련이 있습니다. 전류가 증가하면 LED의 밝기도 증가합니다. 그러나 최대 정격 전류를 초과하면 LED가 손상되고 수명에 영향을 미칠 수 있습니다. 따라서 지정된 구동 전류에서 밝기를 측정하는 것이 중요합니다.
온도
LED의 온도도 밝기에 영향을 줄 수 있습니다. 일반적으로 온도가 높아질수록 LED의 밝기는 감소합니다. 이를 열 담금질이라고 합니다. 밝기를 측정할 때 일관된 결과를 보장하려면 LED의 온도를 제어하는 것이 중요합니다.
주변광
주변광은 밝기 측정을 방해할 수 있습니다. 주변광의 영향을 최소화하려면 어두운 환경에서 또는 차광된 인클로저를 사용하여 측정을 수행해야 합니다.
결론
SMD 0603 LED의 밝기를 측정하는 것은 이러한 구성 요소의 품질과 성능을 보장하는 중요한 프로세스입니다. 고급 분광복사계, 휴대용 휘도 측정기, DIY 포토다이오드 회로 등 무엇을 사용하든 밝기 측정의 주요 개념과 결과에 영향을 미칠 수 있는 요소를 이해하는 것이 중요합니다.
SMD 0603 LED 공급업체로서 당사는 고객의 밝기 요구 사항을 충족하는 고품질 제품을 제공하기 위해 최선을 다하고 있습니다. 당사 제품에 대해 궁금한 점이 있거나 밝기 측정에 도움이 필요한 경우 언제든지 문의해 주세요. 우리는 귀하의 특정 요구 사항에 대해 기꺼이 논의하고 귀하의 응용 분야에 완벽한 SMD 0603 LED를 찾는 데 도움을 드립니다.
참고자료
- 조명공학회에서 발행한 "LED 조명 핸드북"입니다.
- SO Kasap의 "반도체 광전자공학: 물리학 및 기술".
